04 mayo 2011

Delimitación de una cuenca específica con ArcGis

Como vimos en el tutorial Delimitación de cuencas con ArcGIS. Herramienta Hydrology de Spatial Analyst Tools, podemos extaer las cuencas hidrográficas a partir de un DEM. Sin embargo esta herramienta determina un numero cualquiera de cuencas cuyo tamaña depende la ecuación que escribimos en la calculadora raster parar calcular Stream definition (paso 4 del artículo referenciado), cuya expresión es la siguiente.

stream_Red = con([Flow_Accumulation] > VALOR, 1)

Donde VALOR corresponde a un número que determinará el tamaño de la cuenca. Cuando más grande es este número mayor será el área de las cuencas a delinear por la herramienta, lo cual puede ser dispendioso para obtener la cuenca deseada.

Pero esto no impide delinear una cuenca específica. En primer lugar seguimos todos los pasos explicados en el artículo de referencia, que se resume a continuación.



Paso

Descripción

Archivo de salida

Paso 1. Fill Sinks

Corrige el modelo digital de elevación

MDE corregido

Paso 2. Flow direction

Calcula el raster de dirección de flujo

Dirección de flujo

Paso 3. Flow accumulation

Calcula el flujo acumulado en una celda

Acumulación de flujo

Paso 4. Stream definition

Calcula el raster de corrientes a partir de la acumulación del flujo y la especificación de un número de celdas que queremos que conformen la corriente (esto fue explicado en más detalle en el artículo anterior).

Red de drenaje

Paso 5. Stream Link

Divide los drenajes creados, en segmentos continuos a partir del raster de corrientes y la dirección de flujo.

Drenaje segmentado

Paso 6. Stream Order

Crea un raster del orden de las corrientes

Orden de los drenajes

Paso 7. Stream Feature

Crea un shape de drenajes a partir de la dirección de flujo y el raster de corrientes

Shape de la red de drenaje

Paso 8. Feature Vertice To Point

Permite determinar los puntos a partir del raster de corrientes

Vértices de los drenajes

Paso 9. Watershed Delineation

Permite la delineación de las cuencas

Cuencas

Cuyo resultado es el siguiente.

Raster de Cuencas delineadas

Retomando el procedimiento, después de ejecutar los pasos anteriores: contamos con un archivo de puntos (paso 8. Feature Vertice To Point); La red de drenaje (Paso 4. Stream definition) y la dirección de flujo (Paso 2. Flow direction) tal como se muestra en la siguiente figura.

Datos para delinear cuencas

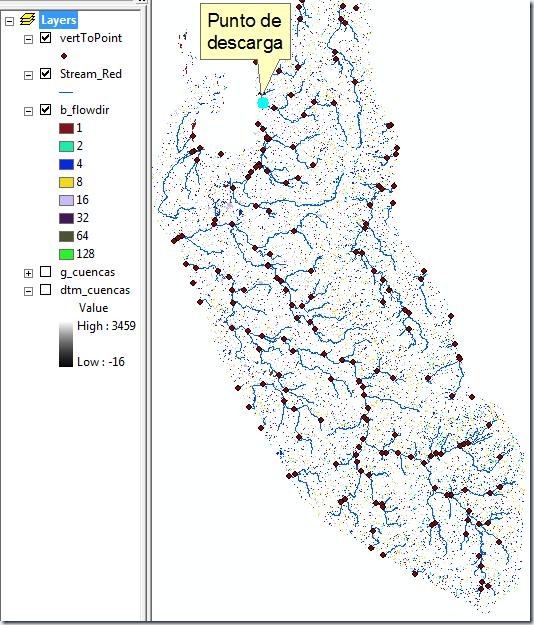

Supongamos que deseamos delinear la cuenca cuyo punto de descarga es el señalado en la siguiente figura.

Localización de descarga de la cuenca

Para ello procedemos de la siguiente forma. Damos clic en la herramienta Select Features que se muestra en la siguiente gráfica.

Select Features

Luego damos clic en el punto de descarga de la cuenca que queremos delinear.

Punto de descarga de la cuenca

Ahora de ArcToolbox seleccionamos Spatial Analyst Tools seguido de Watershed.

Watershed

En la ventana que aparece rellenamos la siguiente información

  • Input flow direction raster: se intruduce el raster de dirección de flujo creado en el paso 2, denominado b_FlowDir.
  • Input raster or feature pour point data: se introduce el shape de puntos creado en el paso anterior “vertToPoint”.
  • Pour point fiel (optional): Dejamos la opción por defecto (ARCID).
  • Output raster: La ruta y el nombre del archivo salida, le damos el nombre Watershed.

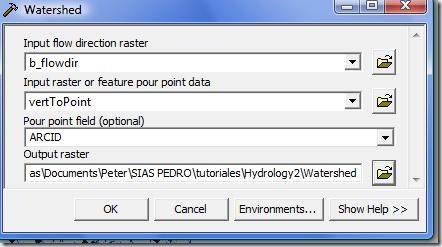

 Ventana Watershed

Damos clic en Ok y obtenemos finalmente la cuenca delimitada.

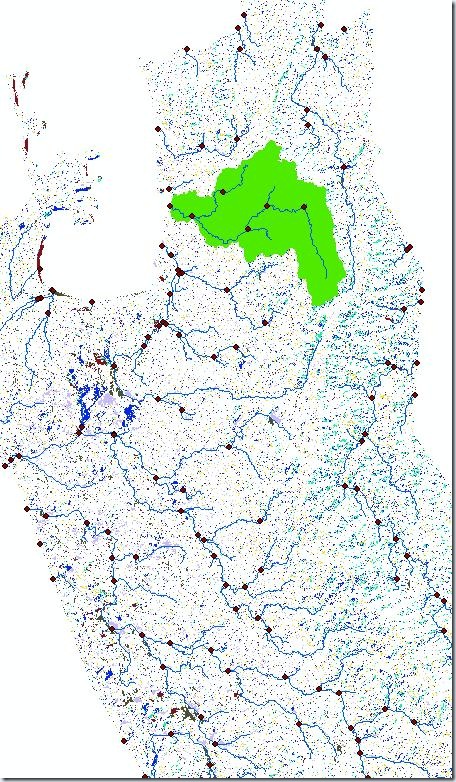

Cuenca delimitada a partir de un punto
