04 junio 2011

Crear un perfil con 3D Analyst

Para crear un perfil con la herramienta 3D analyst, debemos contar con un Modelo Digital de Elevación, como el que se muestra en la siguiente figura (para obtener un MDE se pueden revisar los siguientes artículos: Como Descargar Imágenes de satélite y Obtener imagenes SRTM, modelos digitales del elevacion)

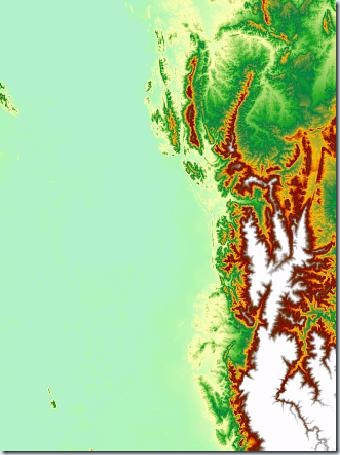

F0. MDE

Luego nos vamos a la barra de herramientas de Spatial Analyst y damos clic en el botón Interpolate Line (resaltado en rojo).

F1. Barra de herramienta 3D analyst

Seguidamente dibujamos sobre el modelo digital de elevaciones la línea a la queremos hacer el perfil.

F3. linea del perfil

Vamos nuevamente a la barra de herramientas de 3D Analyst y damos clic en el botón Create Profile Graph.

F4. Barra de herramienta 3D analyst

Veremos el siguiente resultado.

F5. El Perfil con 3D Analyst

Si damos clic derecho sobre la imagen del perfil y seleccionamos propiedades y seleccionamos Export… veremos la siguiente ventana donde podemos exportar la grafica a cada uno de los formatos presentados.

F6 Ventana Export

Dando clic en la pestaña Data, se nos presenta la oportunidad de exportar los datos a un archivo de texto o de Excel.

F7 Ventana Export excel

Damos clic en el botón Save… para guardar el archivo…

F8. guardando perfil creado

Al abrirlo desde el Excel, veremos los sigientes datos.

F9. datos del perfil
