Como les dije en el articulo anterior, pienso terminar este ciclo de ArcHydro con este artículo, aquellos que aun utilizan esta herramienta… paciencia….En estos días trataré de buscar algo nuevo para publicar, estoy pensando en programación para automatizar algunos procedimientos de ArcGis o algunas cosas aprendidas con mapserver o quizá me decidada por algo mas sencillo… en fin, les dejo la función Longest Flow Path.
Esta función de ArcHydro genera las trayectorias más largas de flujo para las cuencas de manera más eficiente que la función Longest Flow Path. La podemos aplicar tanto a las cuencas como a las subcuencas determinadas a través de las funciones Batch Watershed Delineation y Batch subwatershed Delineation respectivamente. En este caso utilizaremos como insumo, las subcuencas.
Para calcular la longitud más larga de flujo de una cuenca con ArcHydro, vamos a Watershed Processing y seleccionamos Longest Flow Path for Subwatershed.

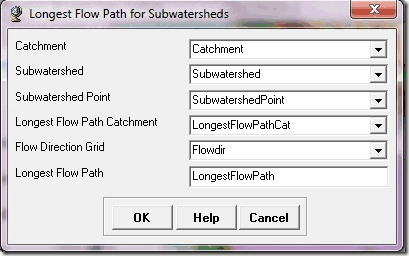

Aparece la siguiente ventada donde debemos confirmar la entrada de los siguientes archivos:
- Catchment: Cuencas
- Subwatershed: Subcuencas generadas con Batch subwatershed Delineation
- Subwatershed point: puntos de concentración de las subcuencas generados con Batch subwatershed Delineation
- Longest Flow Path Catchment: Archivo de longitud de flujo de todas las cuencas generadas con ArcHydro
- Flow Direction Grid: Raster de dirección de flujo
El archive de salida se guarda con el nombre de Longest Flow Path.

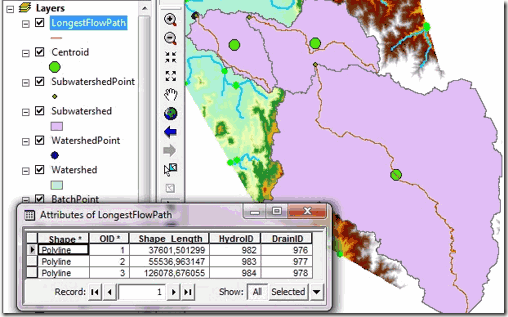

Damos clic en Ok y obtenemos el siguiente resultado.
En la tabla de atributos se muestra la longitud de flujo para cada una de las cuencas.
También puedes escribirme sobre los temas sobre los que quieres que publique en próximos artículos.
Una vez que determinas los cauces de cada cuenca... ¿Cómo obtienes los valores de Longitud vs. Elevación de ese cauce?, por ejemplo, para usarlo en una planilla excel y realizar otros cálculos...
ResponderEliminarCon el modelo digital de elevaciones podrías hacer una estadística zonal utilizando el cauce determinado.
EliminarTambién podrías utilizar la función Spot, mira este artículo.
Eliminarhttp://www.aguaysig.com/2011/05/extraer-cotas-de-un-modelo-digital-de.html.
Requiero los valores (X,Y,Z) de un río, ¿cómo se hace?
EliminarSaludos y gracias
Otra forma además de la indicada mas arriba sería extrar los vertices del río con la función Vertices to Point y luego con estas puntos aplicar la función Spot a un MDE para extraer las cotas.
EliminarArcHydro que hace ese software??
ResponderEliminares un software para hidrlogia
EliminarEstimado Peter, gracias por compartir tus conocimientos, estas ayudando mucho a todos los que nos iniciamos en esto. Me gustaría que pudieses explicar el uso de esta herramienta pero con el Geo-HMS. Gracias de antemano por responder.
Eliminarhola Peter puedes por favor subir los datos para poder practicarlo mejor?
ResponderEliminarHola Peter,
ResponderEliminarMuchas gracias por este tutorial. Me queda una duda ¿cómo obtengo el Archivo de longitud de flujo de todas las cuencas generadas (Longest Flow Path Catchment)?
Saludos
Hola Constanza, revisa este artículo http://www.aguaysig.com/2012/04/archydro-cauce-mas-largo-en-una-cuenca.html
Eliminarpuedo con un mac comenzar mis primeros pasos en este software? Estoy estudiando el Paraná y mis conocimientos en SIG son escasos, gracias por cualquier coment, un saludo a todos!
ResponderEliminartengo un problema al sacar los longest flow path for subwatersheds no sale todos los flujos de algunas subcuencas, sabes a que se debe?? de antemano muchas gracias
ResponderEliminar
