02 junio 2011

Construyendo archivo bln en Surfer a partir de un shape

Para recortar el mapa de contorno de tal forma que la superficie interpolada se acomode a los límites de nuestra área de estudio, en primer lugar, debemos construir un archivo BLN que posteriormente Surfer utilizará para recortar contornos. Lo que vamos a realizar es una especie de máscara como la que utiliza ArcGis para recortar superficies. En este tutorial crearemos un BLN a partir de un Sahpefile, también lo podríamos realizar de un DXF de autocad…

Un consejo antes de empezar: el archivo que vamos a utilizar para recortar debe tener mayor área que la superficie interpolada. Esto lo veremos en detalle en la siguiente lección.

Paso 1. En Surfer, del menú Map seleccionamos la opción base map

F40 Base map

Aparece una ventana donde debemos cargar nuestro shape. Para mi caso lo he denominado Area.

F41 Importando Shape  surfer

Damos clic en abrir y aparece una ventana en la quedamos clic en Ok.

F42 Esri Sahep Import

Obtenemos el siguiente resultado

F43 shape importado

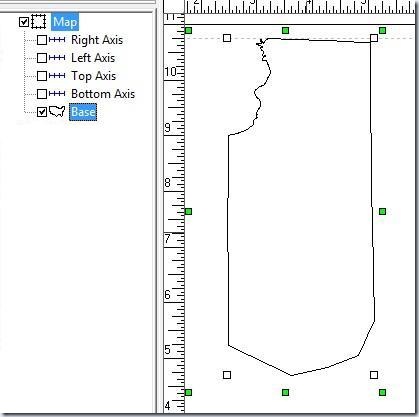

Paso 2. Ahora en el panel del navegador desactivamos los ejes coordenados de la siguiente manera.

F44 ejes ocultos

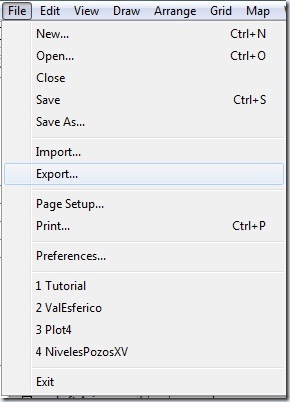

Paso 3. Nos vamos al menú File seguido de Export

F45 File-Save As

Aparece una ventana donde: en Tipo escogemos el tipo de archivo de salida que en este caso es *.bln y en nombre colocamos Area (aclaro que este será area.bln).

F46 Export bln

Damos clic en guardar. Aparece la siguiente ventana que tiene que tener Application activado.

F47 Golden Software Blanking Export

Damos clic en Ok y listo hemos creado nuestro archivo bln. Para verificarlo lo podemos cargar a través del menú Map seleccionamos la opción base map, aparece la ventana donde selecionamos el archivo y lo agregamos a la vista.

F48 impor File bln

Este archivo lo utilizaremos en la lección siguiente para recortar la superficie interpolada. por favor tengan un poco de pacienda…

3 comentarios :

  1. excelente, pero no entendi muy bien de donde sacas el Shapefile, no se silo creas desde surfer, o en arcgis, laverdad quede nulo en esto, quisiera pedirte el favor de que me explicaras lo del shapefile

    ResponderEliminar
    Respuestas
    1. Por aquí una respuesta amateur jejeje.
      El shapefile es un formato de archivo privado para datos geoestadísticos que sirven de entrada para los SIGs, por ejemplo en algunas páginas están colgados archivos shapefile correspondientes a áreas de interes en distintos territorios (El IVIC los tiene de mi país Venezuela) y también puedes generarlos a nivel de ARCGIS. No he visto (aunque no puedo asegurar que no sea posible) generar archivos SHP desde surfer.
      Saludos

      Eliminar
    2. Hola Ana Muchas gracias por el aporte, muy bueno para mantener el blog.

      Para complementar, el el shape no es formato nativo de surfer pero si podemos exportar a ese formato.

      Eliminar
