Una vez que se tiene el modelo digital de elevaciones hidrológicamente corregido con ArcHydro, se procede a la delimitación de las cuencas como se describe a continuación. La corrección del DEM se explica en Corrigiendo un MDE con ArcHydro Parte 1 y Parte 2.
En este artículo se mostrará como calcular la dirección y acumulación de flujo, en otro tutorial seguiremos con los demás pasos para obtener las cuencas con ArcHydro.
Paso 1. Hallamos la dirección de flujo, yendo a Terrain Preprocessing seguido de Flow direction.

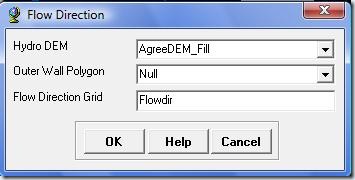

En la ventana que aparece, debemos rellenar la siguiente información.
- Hydro DEM: Indicamos el ultimo DEM corregido. En este caso se denomina “AgreeDEM_Fill”
- Outer wall Polygon: Null
- Flow Direction Grid: “Flowdir”
El resultado obtenido es…
Paso 2. Una vez ejecutado este procedimiento , calculamos la acumulación de flujo, para ello vamos a Terrain Preprocessing seguido de Flow Accumulation.
En la ventana siguiente introducimos la información:
- Flow Direction Grid: Indicamos el mapa de direcciones. En este caso se denomina “flowdir”
- Flow Accumulation Grid: le damos como nombre al archivo de salida “Flowacum”

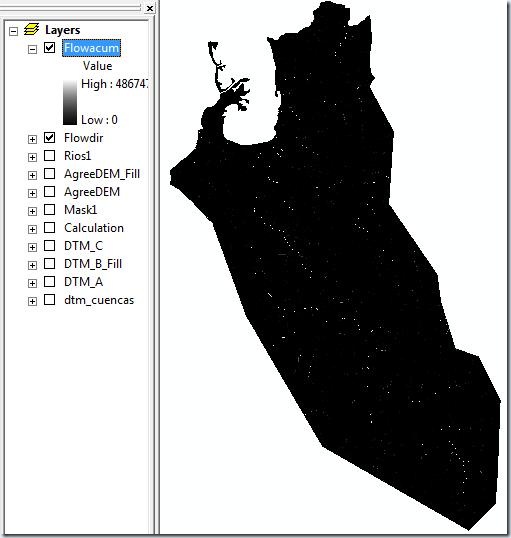

Después de dar clic en aceptar, se obtiene lo siguiente.
Para no volver el blog tan pesado… dejemos para mañana la definición de la red de drenaje y el raster de cuencas.
