Shape de puntos a partir coordenadas XY en ArcGIS

Anteriormente he comentado sobre cómo crear un shape de puntos a partir de coordenadas geográficas: transformando los grados, minutos y segundo a grados decimales en Excel y, transformado los grados, minutos y segundos a grados decimales en ArcGIS.

Nombre del Pozo	Código Red	X	Y	Z
Finca Victorias 1 (Grupo Santa Maria)	Red 019	1.040.838	1.356.677	13,51
Finca Azucena	Red 034	1.044.733	1.360.337	17,22
Finca Doña Francia Pozo 2	Red 035	1.045.830	1.363.010	27,67
Finca Nuevos Tiempos Pozo 1	Red 037	1.041.841	1.363.397	8,45
Finca Santa Maria de Apartado I Pozo 1	Red 039	1.044.135	1.364.301	14,57
Finca Rancho Amanda	Red 056	1.050.523	1.361.111	33,82
Finca Makaira pozo 1	Red 057	1.052.106	1.361.728	39,49
Comfenalco Parque de los Encuentros Pozo 1	Red 073	1.048.460	1.360.440	26,04
Finca Trigana Pozo 1	Red 015	1.039.477	1.348.281	16,12
Finca El Congo	Red 017	1.044.340	1.348.250	29,16
Finca El Retiro Pozo 2	Red 022	1.036.820	1.354.460	8,86
Finca San Carlos	Red 023	1.033.713	1.352.676	4,55
Finca Jacaranda	Red 025	1.035.440	1.356.940	3,88
Finca Villa Nelly/Riovista	Red 026	1.040.391	1.355.007	14,73
Finca Santillana Pozo 1	Red 027	1.046.090	1.355.640	25,93
Finca La Tinaja Pozo 1	Red 028	1.042.268	1.354.634	18,53
Superaguas Pozo 1	Red 058	1.045.620	1.346.640	34,62
Finca Tipana 1	Red 001	1.041.429	1.333.870	11,56
Finca Los Andes	Red 003	1.039.411	1.336.953	13,45
Finca Palmitos-Tucuringa	Red 004	1.044.765	1.341.254	26,34
Finca Luisa Fernanda	Red 010	1.035.564	1.343.433	5,09
Finca Coapro o Guatinaja	Red 012	1.034.835	1.344.198	3,18

Para ilustrar la creación de shape de puntos a partir de coordenadas planas en ArcGis contamos con un archivo Excel que contiene las coordenadas planas y está guardado con el nombre de “PozosRed”. Estas coordenadas fueron tomadas con Datum WGS 1984 y proyectadas a través de GEOCAL con origen de coordenadas Occidental (para Colombia). Conocer la proyección es muy importante, pues debemos indicarla a ArcGis cuando estemos creado el Shape.

Paso 1. Abrir ArcMap y buscar el archivo de Excel creado (PozosRed).

Del menú principal seleccionamos tools, seguido de Add XY Data…,

Aparecerá una ventana como la que se muestra en la siguiente figura.

Damos clic en el icono

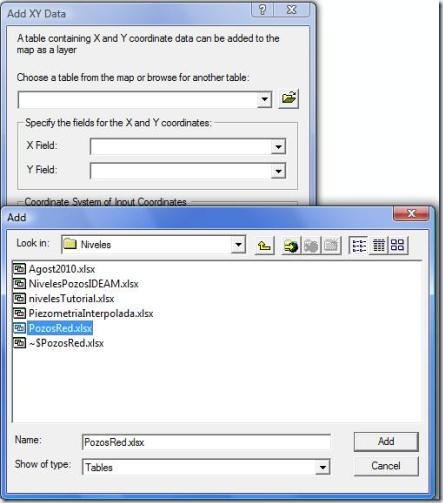

para buscar el archivo de Excel donde tenemos las coordenadas de los puntos (cuyo nombre es PozosRed). Nos aparece una ventana donde seleccionamos el archivo y damos clic en Add.

Se abre el archivo y nos muestra las hojas que contiene, de allí seleccionamos, aquella donde tenemos las coordenadas de las captaciones (la hoja Pozos$) y damos clic en Add.

Volvemos a la ventana Add XY Data…, donde en la pestaña que está a la derecha de X Field se selecciona “X” y en la pestaña a la derecha de Y Field se selecciona “Y”, tal como se muestra en la figura siguiente.

Paso 2. El siguiente paso consiste en asignar la proyección. Como la zona está al accidente de Colombia, los datos fueron proyectados a origen de coordenadas occidental, que en ArcGis equivale a Colombia West zone.

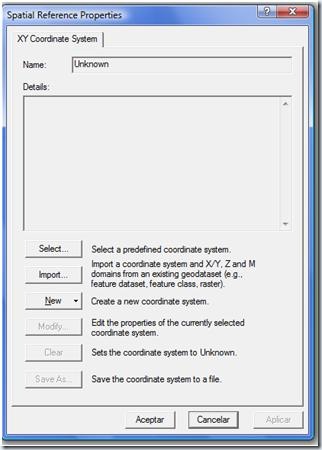

Para ello, damos clic en el botón Edit… que se encuentra en la parte inferior izquierda de la figura anterior. Aparece la siguiente ventana.

Damos clic en el botón Select…,

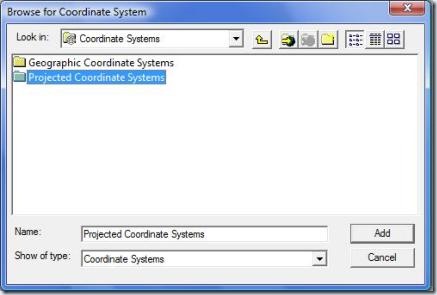

De la ventana anterior seleccionamos Projected Coordinate Systems y damos clic en el botón Add. De la ventana que aparece seleccionamos National Grids y en ella buscamos Colombia West Zone.prj.

Damos clic en Add y luego en Aceptar, el resultado es el siguiente.

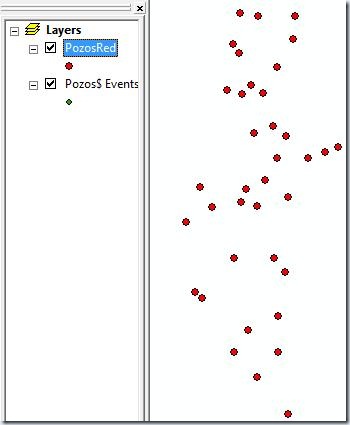

Presionamos Ok para completar el proceso y parece el Events denominado “Pozos$ Events“ en el panel de navegación de ArcGis (un Event es un punto o línea que es visualizada usando coordenadas pero que NO es explícitamente parte de un Shapefile).

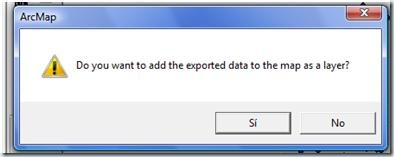

Para crear el shapefile, hacemos clic derecho sobre Pozos$ Events y seleccionamos Data/Export… para exportar los datos como shapefile dentro de la carpeta en que estemos trabajando.
