01 mayo 2011

Crear un TIN en ArcGis con 3D Analyst

En ArcGis, con la herramienta 3D Analyst, podemos crear un TIN a partir de un shape de puntos con coordenadas XYZ o de curvas de nivel; en los dos casos el procedimiento es el mismo.

Ilustremos el procedimiento para crear un TIN a partir de unas curvas de nivel existente para luego convertirlo a un raster.

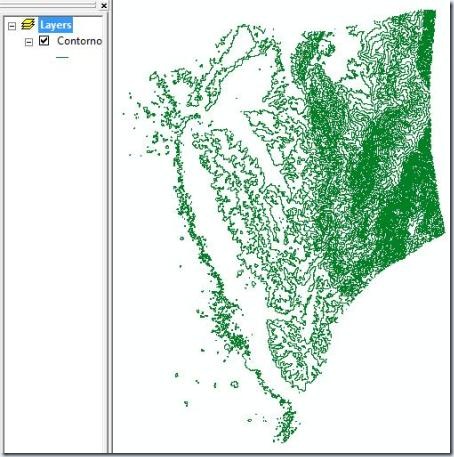

F1 Datos

De 3D Analyst seleccionamos Create/Modify TIN seguido de Create TIN From Features…

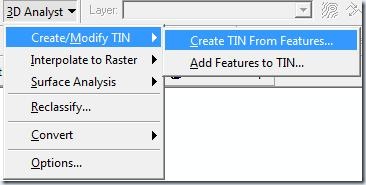

F2 3D Analyst

En la ventana que aparece rellenamos la siguiente informaicón:

  • Layers: Seleccionamos la capa a partir de la cual realizaremos el TIN
  • Height Source: seleccionar el campo de donde se extraerá la altura.
  • Trianguale as: Tiene varias opciones dejamos la que aparece por defecto.

F3 Create TIN From Features

Clic en Ok. Obtenemos el siguiente resultado.

F4 TIN Creado

Para convertir el TIN en un raster, nuevamente de 3D Analyst seleccionamos Convert seguido de TIN to Raster.

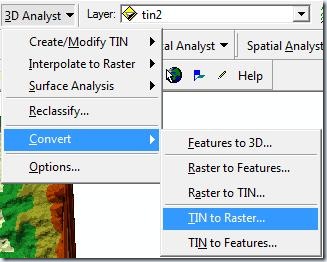

Tin To Raster

En la ventana que aparece debemos rellenar la siguiente información

  • Input TIN: seleccionamos el TIN que queremos convertir a rasater. En este caso tin2.
  • Attribute: Indicamos el campo que contiene la altura.
  • Z factor: El factor de exageración de la altura. En este caso dejamos el valor por defecto.
  • Cell Size: Indicamos el tamaño de los pixeles del raster de salida.
  • Output raster: indicamos el nombre con el que se guardará el archivo de salida.

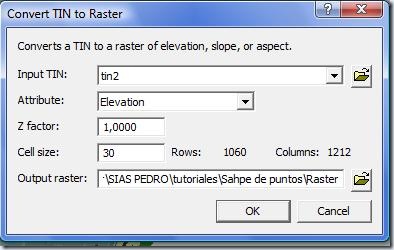

conver TIN to raster

Después de dar clic en Ok obtenemos el siguiente resultado.

Raster definitivo

17 comentarios :

  1. Se agradece el aporte. Bien documentado.

    ResponderEliminar
  2. muy claro solo que a mi no me aparece activada la opcion de crear tin/modific tin >>> que puede ser?

    ResponderEliminar
    Respuestas
    1. qué era??? me pasa lo mismo, sólo me aparece OPTIONS, no me aparecen las demás!!

      Eliminar
    2. Hola Jassy, verificaste que tienes instalada la herramiena 3D analyst?

      Eliminar
    3. Sandra tienes la extensión 3D analyst instalada?, podría ser ello

      Eliminar
  3. Hola como estas?. puede que no tengas activiada la extension de 3D analyst... nose

    ResponderEliminar
  4. Que tan confiable es ARCgis para realizar las curvas de nivel?

    ResponderEliminar
  5. Hoal jefferson, en mi opinión la determinación de curvas de nivel no dependen del software que utilices, pues la mayoría utilizan los mismos algoritmos lo único que cambia es la interface. todo depende de tus datos de entradas que pueden ser puntos de un levantamiento topográfico o un MDE, si estos datos de entradas tienen errores... las curvas de nivel también los tendrán

    ResponderEliminar
    Respuestas
    1. Esta es la mejor respuesta. Sin embargo existen métodos de manejo asistidos que ayudan en la orientación de las pendientes. Buenos datos excelentes resultados.

      Eliminar
  6. hola q tal muy buena la pagina pero a lo q hago el proceso el raster me sale sin tabla de atributos, como puedo crear una tabla de atributos en el raster?

    ResponderEliminar
  7. Interesante, muy buena explicación pero cuando creo el tin, en mi caso me aparece feature type: 3d lines, y no sé porqué, en qué afecta y qué debo hacer para que me aparezca 2d lines???

    ResponderEliminar
    Respuestas
    1. Hola Jassy Danisse Rivera Solis, quizá se debas a que tengas lineas 3d... voy a investigar un poco mas

      Eliminar
  8. Activar las extensiones, para que pueda funcionar en la pestaña Custumize. Listo...!

    ResponderEliminar
  9. Hola! Alguien sabe la instrucción para hacerlo en Python? Gracias
    Cualquier info enviar por favor a gonzalez.ivan90@hotmail.com

    ResponderEliminar
  10. De que depende el Cellsize?, puedo colocar cualquier número?, Ya que mientras mas bajo es mejor
