Una vez delimitada la cuenca con la herramienta hydrology, en ArcGis podemos determinar algunos parámetros geomorfológicos como: el área, longitud, perímetro, ancho, parámetros de forma, coeficiente de compacidad y la pendiente, entre otros.
Empecemos hallando el área de la cuenca. Como insumos utilizaremos la cuenca en formato Shapefile, para ver como se obtiene la cuenca y el shapefile, les recomiendo revisar los artículos Delimitacion de una cuenca especifica en ArcGis y Conversion de formatos con spatial Analyst.

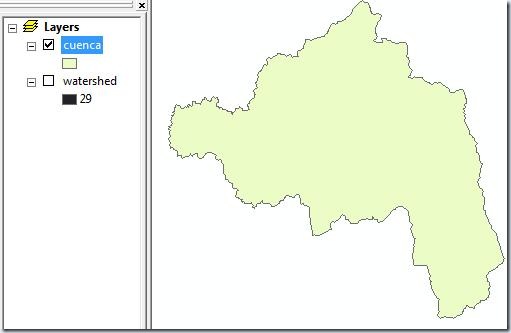

Damos clic derecho sobre cuenca y seleccionamos la opción Open Attribute Table.
Se abre la tabla de atributos del shape.
Damos clic en el botón Options y seleccionamos Add Field.
En la ventana que aparece agregamos el nombre del campo (Name) y el tipo de dato, seleccionamos Float.

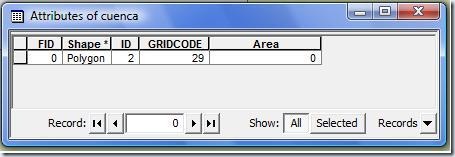

Clic en Ok y aparece el nuevo campo en la tabla.
Damos clic derecho sobre el campo agregado y elegimos Calculate Geometry.
Aparece una ventana donde rellenamos la siguiente información.
- Property: Indicamos área
- Coordinate System: Indicamos el sistema de coordenadas adecuado, en esta caso dejo los datos por defecto.
- Units: Seleccionamos Square Kilometer, también tenemos hectáreas o metros cuadrados…
Finalmente obtenemos el siguiente resultado.
Procediendo de la misma forma, es decir creando el campo Perímetro y aplicando Calculate Geometry, se puede determinar el perímetro de la cuenca. Pero mañana colocaré un tutorial sobre ello, por ahora dejemos hasta aquí.
Buen día.
ResponderEliminarAprovechando el tema, al agregar un campo de área, tipo double. Y al calcular el área de un poligono que tengo en coordenadas planas Magna Bogota, me da en metros, y hasta ahi muy bn, pero si le agrego otro campo y lo calculo en has me da un valor diferente que dividir el area en m2 por 10000.
El valor de ha es diferente para ArcGIS (1ha = 10.000 m2)?
Hola Fedreico, tienes razón. no se calcula adecuadamente el valor de áreas en Has, voy a investigar que sucede y lo estaré publicando
ResponderEliminarhola Peter puedes por favor subir los datos para poder practicarlo mejor?
ResponderEliminarHola, como estan?
ResponderEliminarQuisiera saber como puedo sacar el area real de una cuenca, es decir, no linear, sino considerando la pendiente, saludos,
JP
Hola jpse, no se como pero investigaré
ResponderEliminarHola Pedro Pablo, muchas gracias. Lo que yo estoy haciendo es sacar las pendintes en grados , luego mediante la ecuacion Area real = area pixel / Cos(angulo de inclinacion pendiente) y obtengo una capa raster de la cual necesitaria calcular el area, como puedo realizar eso?
Eliminardisuculpa como puedo separa un poligono de un shape que contiiene muchos poligonos?? graciias =)
ResponderEliminarUtiliza la herramienta seleccionar, das clic sobre el polígono o los polígonos que quieras separar y luego sobre el nombre del shape de polígonos das clic derecho y selecciona la opción export data y te creará un nuevo shape con el polígono seleccionado
Eliminarok muchas graciias =)
Eliminarhola como puedo activar el calculo de area ya que me aparece como disabled
ResponderEliminarPorque con algunos shp no aparece habilitada la tabla de calculate geometry? ya verifique los poligonos estan cerrados, y que mas debo revisar?
ResponderEliminarSOLUCIONADO: solo hay que utilizar un sistema de coordenadas geográficas. Todavía no hay una manera precisa para calcular áreas de la superficie elipsoide, de modo que la función aparece bloqueada. ¡¡¡Felicidades por tan rapidas respuestas, sos unos chingones!!!
ResponderEliminarHola
ResponderEliminarEstoy tratando de calcular el área de un polígono de cuenca. Conozco el procedimiento regular pero no me salen habilitadas las opciones de área y perímetro. Proyecté la capa pero sigue pasando lo mismo. Luego fui al catálogo y cambie el sistema de coordenadas a UTM-WGS84 zona 18N (la zona donde se encuentra) pero al hacer el calculo sale 0. ¿Alguien podría por favor ayudarme a resolver este problema?
Gracias
tengo el mismo problema ! lo solucionaste ?
Eliminarhola, no puedo calcular las ha en los poligonos realizados dice que la propiedad de área no esta activada !
