Continuando con como agregar Objetos 3D con ArcScene parte 1 en ArcGis, veamos ahora como se agregan vías colocadas sobre pilares.
Paso 5. Para agregar Los Pilares repetimos los pasos de 1 al 4 vistos en Objetos 3D con ArcScene parte 1. Pero en el paso 3 agregamos los símbolos denominados 3D Buildings.
Botón Ok y seguido por clic en el botón Aceptar parcialmente obtenemos…
Paso 7. Vamos a suponer que las vías están montadas sobre los pilares, procedemos igual que los pasos 1 al 4, pero en el paso 1, además de lo ya agregado le debemos indicar al modelo que estas no están sobre el terreno.

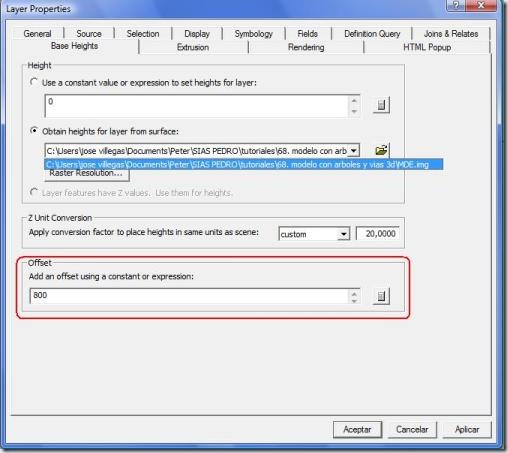

Para ello en el campo Offset, le indicamos que esta va a estar a una altura de 800 (que es la misma altura que tienen los pilares.

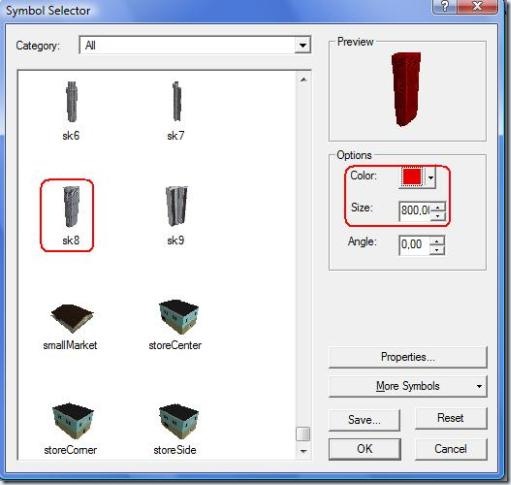

Paso 8. Nos vamos a la pestaña Symbology, luego clic en el botón Symbol y en la ventana que aparece cambiamos el color y el ancho de la línea.
Finalmente el resultado obtenido es el siguiente.
De esta misma forma podemos agregar edificaciones, automóviles, etc.
