Archydro cauce mas largo de una cuenca



Para que no tengas problemas para ingresar a www.aguaysig.com, eliminas los cookies con el siguiente procedimiento: clic en “Inicio” en “Ejecutar o buscar” escribes “CMD” para abrir el DOS y en la consola escribes ipconfig/flushdns. Si a pesar de ellos siguen los problemas, por favor envíenme un correo…

Si no contáramos con ArcHydro, tal vez tendríamos que medir la longitud del cauce principal de una cuenca manualmente, en ArcGis a mí no se me ocurre otra forma. En esta oportunidad veremos cómo realizar esta operación tanto para una cuenca individual como para la cuenca adjunta. La longitud del cauce mas largo es útil para calcular el tiempo de concentración de una cuenca. Para realizar esta labor seguimos el siguiente procedimiento.

1. Longest Flow Path for Catchments

Esta función permite generar las rutas más largas de flujo asociados a las cuencas.

Seleccionamos Terrain Preprocessing seguido de Longest Flow Path for Catchments, aparecerá la siguiente ventana.

• En Flow Direction Grid, ingresamos el raster de dirección de flujo “Flowdir”
• En Catchment introducimos el raster de cuencas que para el ejemplo que venimos realizando es “Cuenraster”
• El archivo de salida se cuerda como “LongestFlowPathCat”, pero este nombre se puede sobrescribir.

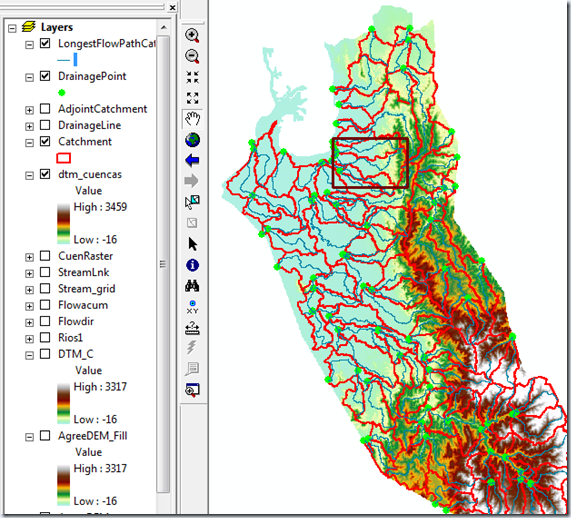

El tiempo de procesamiento depende de la cantidad de drenajes que hayamos generado, al final obtenemos el siguiente resultado.

Haciendo el zoom indicado en la gráfica anterior, veremos lo siguiente.

Si abrimos la tabla de atributos del raster generado, observamos que: Hidroide es el identificador único en la base de datos geográficos;  DrainID es el HidroID de la cuenca adjunta y LengthDownes es la longitud desde el inicio de la trayectoria de flujo a la salida de la cuenca en unidades del mapa, en este caso están en metros.

2. Longest Flow Path for Adjoint Catchments

Esta función permite generar las rutas más largas de flujo asociados a las cuencas adjuntas.

Para acceder, seleccionamos Terrain Preprocessing seguido de Longest Flow Path for Adjoint Catchments. Aparece la siguiente ventana.

• En Flow Direction Grid, ingresamos el raster de dirección de flujo “Flowdir”.
• En Adjoint Catchment introducimos el raster de cuencas que para el ejemplo que venimos realizando es “Adjoint Catchment”.
• En Longest Flow Path Catchment, introducimos la longitud del cauce más largo para las cuencas independientes que fue calculado anteriormente. En nuestro caso se guardó como LongestFlowPathCat.
• El archivo de salida se cuerda como “LongestFlowPathAdjCat”, pero este nombre se puede sobrescribir.

El resultado obtenido es el siguiente.

Si abrimos la tabla de atributos de LongestFlowPathAdjCat, observamos que DrainID es el HydroID asociado a la cuenca adjunta.

Por hoy terminamos, espero que todos puedan acceder al blog sin ningún problema, hasta la próxima.
