Altura media de una cuenca con ArcGis

Ya hemos visto como calcular la pendiente media de una cuenca utilizando funciones zonales de la herramienta Spatial Analyst que viene con ArcGis, en esta ocasión utilizaremos esta misma función pero para calcular la altura mínima, máxima y media de una cuenca.

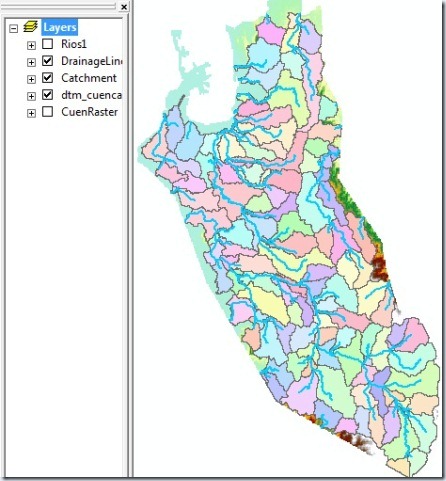

Para explicar el procedimiento debemos contar con un modelo digital de elevaciones (MDE) y un shape con las cuencas delimitadas ya sea a través de ArcHydro o la herramienta Hydrology del mismo ArcGis.

De la herramienta Spatial Analyst seleccionamos Zonal Statistics.

En la ventana Zonal Statistics rellenamos lo siguiente:

1. Zone dataset: el nombre del archivo que delimita las cuencas. En este caso Catchment
2. Zone field: dejamos Hydroid o el campo que identifica las cuencas.
3. Value raster: El raster al cual le vamos a aplicar la estadística zonal. En este caso se trata de “dtm_cuencas” que es el raster que contiene las alturas de la zona.
4. Output table: indicamos el nombre de la tabla con que se guardará el resultado. En este caso será alturascuenca.
5. Chart statistics. Si esta activada nos mostrará un gráfico con los resultados. Le decimos que no
6. Join ouput table to zone later. Permite crear un join e incorporar los cálculos a la tabla del archivo que delimita las zonas (Catchment). En este caso le diremos que nos haga un join.

Clic en Ok y obtenemos la tabla con los resultados. Podemos ver el valor máximo, mínimo y la media entre otros.

En la figura anterior observamos una serie de parámetros que se calculan, entre ellos la mínima altura (MIN), la máxima altura (MAX) y la altura media (MEAN).

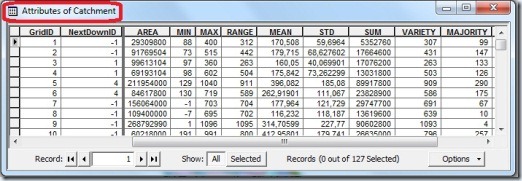

Si abrimos la tabla de atributos de Catchment, vemos que estos datos se unieron a este shape, porque activamos la opción Join ouput table to zone later en el momento de aplicar la función Zonal Statistics.
